一、产品概述

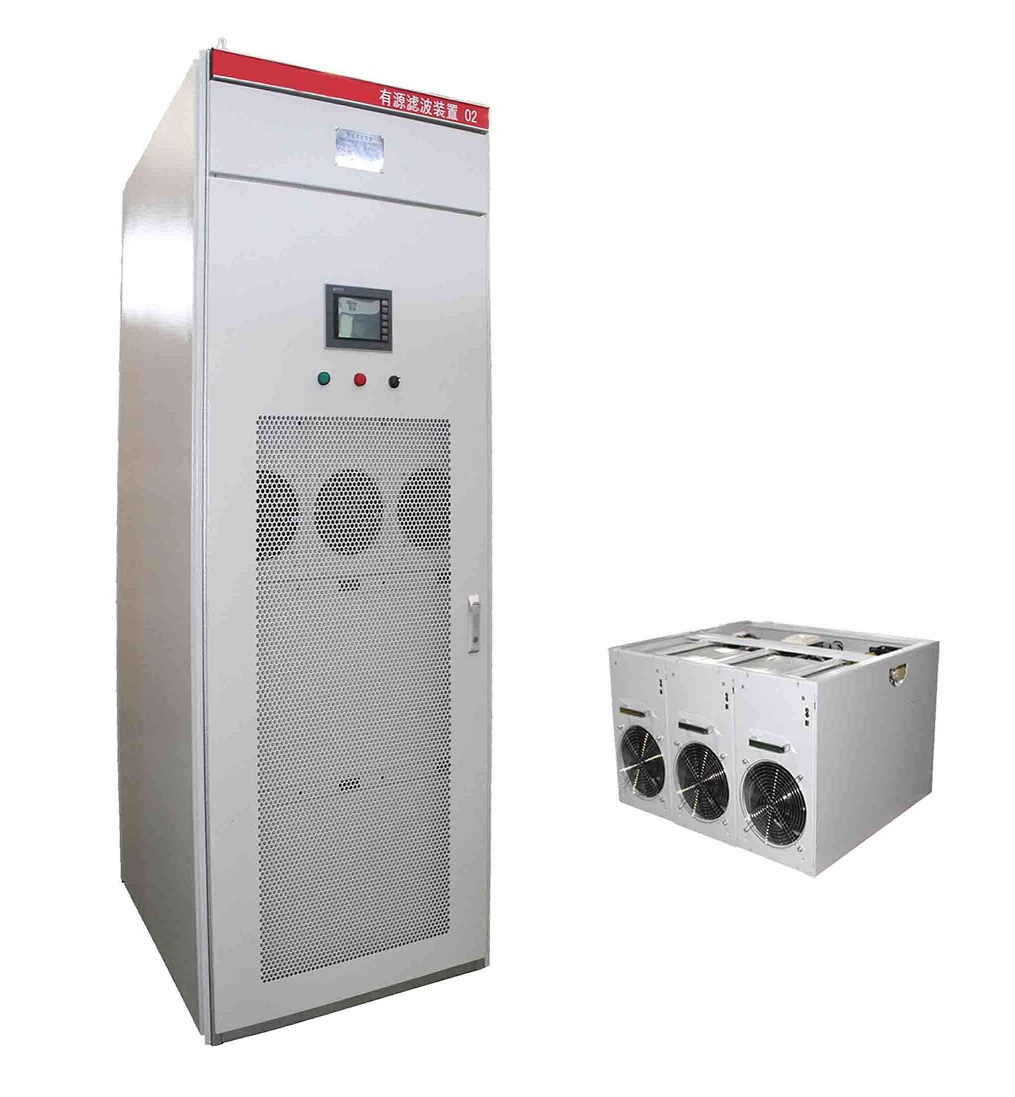

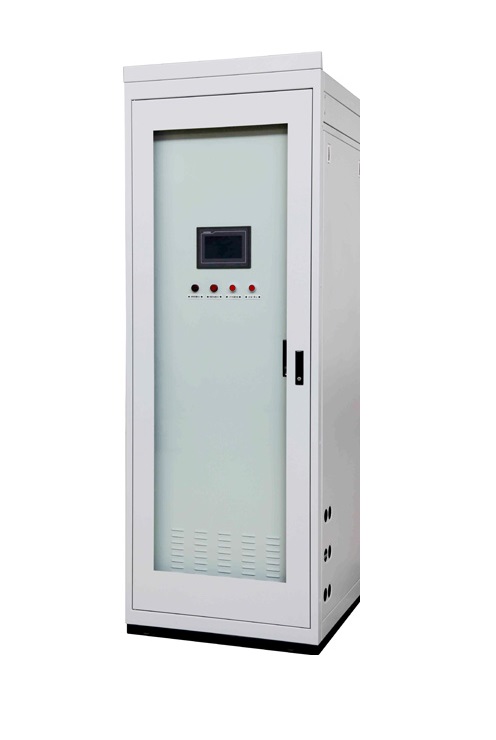

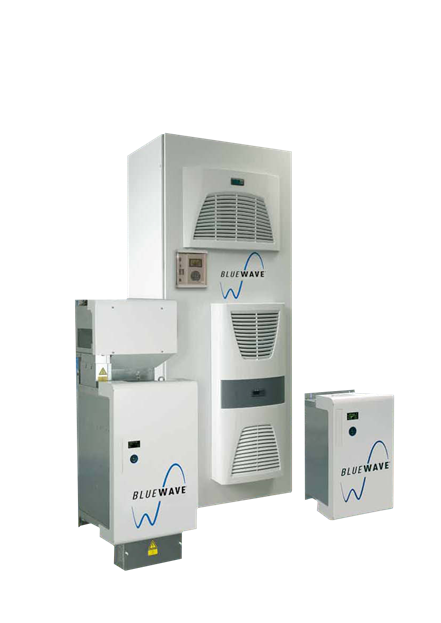

SPS 电能调节节电装置是针对目前0.4KV配电网络中对电能质量敏感的各种精密的、复杂的用电负荷提供高效洁净电力能源而研制的高科技产品。该装置采用柔性交流输电技术（FACTS）设计而成，具有主动滤除电网谐波（APF）、平衡三相有功功率(TPA)和静止无功补偿（SVG）等功能单元的新型电力电子控制装置。

装置具备实时跟踪负载变化并提供相应的补偿电流，有效解决冲击性负荷、非线性负荷、开关整流型负荷对电网的影响、并保护用电设备自身不受电网干扰，提高了系统出率、延长了供用电设备使用寿命。

该装置广泛适用于电力系统、工矿企业、油田、电气化铁路、电动汽车充换电站、新能源微电网等行业，使供用电双方受益显著。

二、性能特点

谐波治理、有功平衡、无功补偿功能单独运行或组合运行
滤除2到25次的谐波电流，或滤除选定次数的谐波电流
实时提供超前或滞后的无功电流，对容性或感性负载连续补偿
可实现三相有功功率平衡调节，减少中线电流和三相电压偏差
可以多台装置并联运行，扩展性强
采用光通讯驱动IGBT工作方式，一致性和抗干扰性能强
装置运行不受电网阻抗影响，且不会造成系统谐振
设计选型简单，不需要进行详细的电网分析
柔性无功补偿，可抑制电压闪变和跌落
具备标准的通讯协议，方便接入用户通讯系统
并联安装方式，体积轻巧，便于安装
输出补偿功率不受电网电压的波动影响，可实现恒功率输出
具有过载、过压、欠压、过流、温度等完备的保护功能

三、技术参数

额定电压	0.4kv
工作频率	50 Hz
补偿方式	三相三线/三相四线
补偿单元电流（A）	±50	±100	±150		±200	±300	±450	±600
电容容量（kvar）	70	135	215		275	415	620	825
滤波范围	2次到25次谐波
滤波程度	谐波电流滤除率＞90%
无功补偿	补偿后功率因数＞0.95，适合容性或感性的各类负载
三相不平衡调节	补偿后不平衡电流＜10A
过载保护	自动限流在100%额定输出
通讯	RS485通讯接口、Modbus RTU 通讯协议
响应时间	＜5ms
多台运行方式	并联运行
壳体防护等级	IP21或根据用户需求定制
外形尺寸（宽深高）	补偿单元电流≤200A			8008002200mm
	补偿单元电流≤300A			2（800800*2200mm）
	补偿单元电流≤600A			3（800800*2200mm）
环境	室内安装，洁净环境。
冷却方式	强迫风冷，进风通道柜内底部
标准安装	室内立式安装
